Az ultra-magas bontási kotrógépek új mércéje

Érjen el új magasságokat a bontásban.

Bemutatkozik az SK1300DLC: ahol az erő találkozik a sokoldalúsággal.

A KOBELCO szorosan együttműködött az épületbontással foglalkozó vállalkozókkal, hogy azonosítsa az iparág kihívásait és olyan megoldásokat találjon, amelyek új szintre emelik a bontási technológiát, miközben tovább feszegetik a bontó kotrógépek képességeinek határait.

Az ügyfelek olyan gépeket igényeltek, amelyek kiemelkedő termelékenységet, nagyobb stabilitást, nagyobb szerszámteherbírást és erősebb bontóroppantók használatának lehetőségét kínálják még nagyobb munkamagasságokban is.

A KOBELCO ismét választ adott ezekre a kihívásokra az ultra-magas bontó kotrógépek új generációjának bemutatásával: az új SK1300DLC modellel.

Az új fejlesztésű NEXT ADVANCE négyrészes magasbontó munkagép-rendszerrel felszerelt SK1300DLC számos gém- és kar-kombinációt kínál, hogy minden munkafeladathoz a megfelelő konfiguráció álljon rendelkezésre.

Az SK1300DLC emellett a könnyű szállíthatóság érdekében készült, fokozott biztonságot és minimális előkészítési időt biztosítva.

Ultra-magas bontási magasság többféle gém- és kar-konfigurációval

A különböző konfigurációk maximális rugalmasságot biztosítanak.

Négyrészes ultra-hosszú munkagép

• 40 m-es kivitel
• 35 m-es kivitel

Háromrészes ultra-hosszú munkagép

• 35 m-es kivitel
• 31 m-es kivitel

Különálló gémes kivitel betéttel

Különálló gémes kivitel

• maximális szerszámtömeghez
• talajszinti bontási munkákhoz



Munkateljesítmény / Konfiguráció kiválasztása

Érjen el magasabb szintű termelékenységet.

Érjen el új magasságokat nagyobb szerszámkapacitással.



Négyrészes ultra-hosszú munkagép-kivitel

Alapfelszereltségként NEXT ADVANCE rendszerrel.

Rugalmas konfigurációjú ultra-magas bontási munkagép-megoldás.

Az új NEXT ADVANCE magasbontó munkagép-rendszert a nagyobb munkamagasság és a nagyobb szerszámkapacitás érdekében fejlesztették ki.

A négyrészes ultra-hosszú munkagép egyedülálló csuklós szerkezete lehetővé teszi, hogy jelentősen túlszárnyalja a jelenlegi 100 tonnás géposztály működési korlátait.

Exkluzív csuklós betétgém

A NEXT ADVANCE technológia egyik legfontosabb újítása a betétgémbe integrált csuklópont.

A teljes gép súlypontjának alacsonyabban tartásával nagyobb bontóroppantók használhatók anélkül, hogy növelni kellene az alapgép tömegét.

Választható 40 m-es és 35 m-es elérési magasság

A 130 tonnás kategóriában alkalmazott négyrészes munkagép lehetővé tette a 40 méteres maximális munkamagasság elérését, amely korábban csak nagyobb gépeknél volt elérhető.

A 35 méteres konfiguráció még nagyobb bontóroppantók használatát teszi lehetővé.

Maximális szerszámtömeg (gyorscsatlakozóval együtt)

• 40 m-es kivitel: 4,3 t
• 35 m-es kivitel: 5,2 t



Háromrészes ultra-hosszú munkagép-kivitel

Kétféle karhossz a maximális rugalmasságért

A háromrészes ultra-hosszú munkagép 35 m-es és 31 m-es kivitelben érhető el. Különböző hosszúságú első karok állnak rendelkezésre, amelyek azonos csatlakozási kialakításuk révén felcserélhetők.

A munkamagasság és a megengedett maximális szerszámtömeg egyszerűen módosítható az első kar cseréjével.

• 35 m-es kivitel: 8,9 m
• 31 m-es kivitel: 6,8 m

Nagy munkasugár

A háromrészes kialakítás széles munkaterületet biztosít, jelentős hosszanti stabilitási tartalékkal.

A kezelő teljes mértékben kihasználhatja a nagy munkamagasságot és munkasugarat.

Ezzel egyidejűleg a megengedett szerszámtömeg is növekedett.

A gyorscsatlakozó csővezetékezése alapfelszereltség.

Maximális szerszámtömeg (gyorscsatlakozóval együtt)

• 35 m-es kivitel: 5,0 t
• 31 m-es kivitel: 6,1 t

Munkatartomány (35 m-es kivitel)

• Maximális munkamagasság (kar felső pontja): kb. 35 m
• Maximális megengedett munkasugár: 21,4 m

Nagy átmérőjű, nagy teljesítményű munkahengerek

A gém munkahengerei nagyobb átmérőjű kialakítást kaptak, és a hengerek rögzítési pontját optimalizálták. Ez növeli az emelőerőt és lehetővé teszi nehezebb munkaeszközök használatát.

Gyorscsatlakozó csővezeték alapfelszereltségként

A dedikált gyorscsatlakozó-hidraulika alapfelszereltség, így a gyorscsatlakozó egyszerűen felszerelhető, ami jelentősen megkönnyíti a munkaeszközök cseréjét.



Különálló gémes kivitel betétgémszakasszal

Széles munkatartomány a magasbontástól a talajszintig

A rendszer rendkívül széles munkaterületet biztosít, mivel a főgém szögtartományát nem korlátozza a bontási munkavégzés.

A gém- és karszakaszok teljesen leengedhetők, így másodlagos bontási feladatok és nagy igénybevételű talajszinti munkák is hatékonyan végezhetők.

• Maximális szerszámtömeg (gyorscsatlakozóval együtt): 9,6 t
• Maximális munkamagasság (kar felső pontja): kb. 23,6 m
• Maximális megengedett munkasugár: 15,1 m



Különálló gémes kivitel

Széles munkatartomány és nagy emelőkapacitás

A különálló gém lehetővé teszi még nagyobb bontóroppantók alkalmazását az adott bontási feladat igényeinek megfelelően.

Ideális nagy teljesítményű talajszinti bontáshoz, valamint nagyméretű alapozások és föld alatti szerkezetek bontásához.

A nagy átmérőjű emelőhengerek és az alapfelszereltségű gyorscsatlakozó-hidraulika révén a munkaeszközök gyorsan és hatékonyan cserélhetők.

Maximális szerszámtömeg (gyorscsatlakozóval együtt)

• Magasbontási munkákhoz: 9,6 t
• Alapozásbontási munkákhoz: 12,0 t

Közös munkagépelemek

Munkagép-konfiguráció a költségek csökkentése érdekében

Új munkagépelemek több konfigurációhoz szabványosítva

A munkagépelemeket úgy tervezték, hogy többféle gém- és kar-konfigurációban is használhatók legyenek. A konfigurációk gyorsan és egyszerűen módosíthatók az adott feladat igényei szerint, növelve ezzel a gép kihasználtságát.

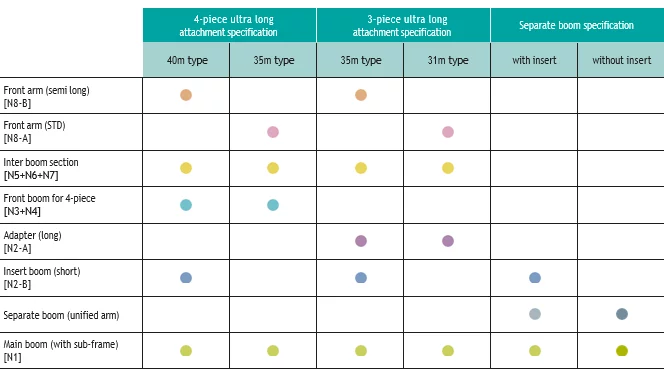

Munkagép-kínálat és kompatibilitás

Az azonos színnel jelölt elemek több konfigurációban közösen használhatók.



Összeszerelés, szétszerelés és szállíthatóság

Moduláris kialakítás a könnyű szállításért, gyors összeszereléssel és szétszereléssel

A segédváz kialakítása lehetővé teszi a 32 tonnás szállítást

A főgém csatlakozási pontja egy egyedi moduláris segédváz-szerkezetet alkalmaz egyszerű pozicionáló rendszerrel. Ez lehetővé teszi a főgém gyors eltávolítását és visszaszerelését.

A vezetőszerkezet és a hidraulikus rögzítőcsap egyszerűvé teszi a főgém szerelését.

Ennek eredményeként az alapgép szállítási tömege 32 tonna vagy annál kisebb lehet, ami jelentősen megkönnyíti a szállítást városi környezetben.

• Főgém szétszerelési ideje: kb. 2 óra
• Alapgép szállítási tömege: kb. 32 t
• Szállítási szélesség: kb. 3,2 m

Új karkapcsolati kialakítás a szerelési idő csökkentésére

Az új fejlesztésű osztott kar kialakítás leegyszerűsíti a karszakaszok felszerelését.

A kampós csatlakozási rendszer, az egymással szemben elhelyezett csapok, a vezetőszerkezet és a hidraulikus csapkapcsolat együtt jelentősen csökkentik az össze- és szétszereléshez szükséges időt.

• Bal és jobb oldali különálló csapok
• Csatlakozókampó
• Hidraulikus csap
• Távirányító

Biztonságos és gyors hidraulikus csatlakoztatás

A hidraulikacsövek a munkagép bal és jobb oldalán helyezkednek el a nagyobb megbízhatóság és az egyszerűbb szerelés érdekében. Összeszereléskor és szétszereléskor a hidraulikus csatlakozók biztonságosan összekapcsolhatók anélkül, hogy a kezelőnek fel kellene másznia a munkagépre.

Az egykaros többvezetékes csatlakozórendszer tovább egyszerűsíti a műveletet.

Kétrészes ellensúly lépcsős kialakítással

A kétrészes ellensúly jelentősen megkönnyíti a szállítást.

Mindkét ellensúly egy közös keretszerkezetbe van beépítve.

Az alsó ellensúly lépcsős kialakítású, amely javítja a hozzáférhetőséget az össze- és szétszerelési munkák során.

• Felső ellensúly: kb. 7,8 t
• Alsó ellensúly: kb. 14,1 t

Emelőhorog tárgykezeléshez (OHK horog)

Az EN szabványnak megfelelő emelőhorog alapfelszereltségként található a különálló gémes kivitel kanálösszekötő elemén.

Az emelőhorog segítségével emelési feladatok végezhetők például:

• munkaeszközök cseréjekor
• szállítóeszközök rakodásakor vagy ürítésekor

Translifter szinkronizált négytámaszos vezérléssel

Az alapgép alsóvázának és lánctalpas egységének gyors és biztonságos össze- illetve szétszerelését egy alapfelszereltségű Translifter rendszer segíti.

A Translifter szinkronizált négytámaszos vezérléssel rendelkezik, ezért nincs szükség az egyes támaszok külön működtetésére. Ez gyorsabb és egyszerűbb munkavégzést tesz lehetővé.



Kezelői komfort és biztonság

Verhetetlen teljesítmény, funkcionalitás és sokoldalúság, amely a bontást a következő szintre emeli

A magasbontási feladatokhoz tervezett prémium kezelői környezet

Az SK1300DLC vezetőfülkéjét kifejezetten a nagy magasságú bontási munkák követelményei szerint tervezték. A kiváló kilátás, az ergonomikus kialakítás és a fejlett biztonsági rendszerek lehetővé teszik, hogy a kezelő hosszú időn keresztül is kényelmesen és biztonságosan dolgozzon.

• 30°-ban dönthető magasbontó vezetőfülke – A vezetőfülke hidraulikusan akár 30°-os szögig dönthető. Ez lehetővé teszi, hogy a kezelő magas bontási munkák során is természetes testtartásban figyelhesse a munkaeszközt. A nyak és a váll terhelése jelentősen csökken.
• Kiemelkedő felső kilátás – A tetőablak és az első szélvédő kialakítása folyamatos látómezőt biztosít. A kezelő akadálymentesen követheti a bontóeszköz mozgását a teljes munkatartományban.
• Lehajtható napellenző rolók – A függőleges mozgatású árnyékoló rolók hatékonyan csökkentik a közvetlen napsütés okozta vakítást. Ez javítja a munkaterület láthatóságát és növeli a kezelő komfortját.
• Nagy teljesítményű ablaktörlőrendszer – A megnövelt törlési felület kiváló kilátást biztosít kedvezőtlen időjárási körülmények között is. Az ablaktörlő által lefedett felület jelentősen nagyobb a hagyományos vezetőfülkékhez képest.
• Légrugós, fűthető vezetőülés – A vezetőülés: légrugós kivitelű, fűthető, állítható kartámasszal rendelkezik, kiváló rezgéscsillapítást biztosít. A kialakítás csökkenti a kezelő fáradtságát hosszú műszakok során.

Nagy teljesítményű motor

Egy új, elektronikus vezérlésű, nagy teljesítményű és alacsony üzemanyag-fogyasztású motort szereltek be. A részecske- és NOx-kibocsátást a motor magas égéshatékonysága, a kipufogógáz-utókezelő berendezés és a karbamid SCR rendszer csökkenti.

A több kamera alapfelszereltség, a fokozott kezelői tudatosság érdekében

Amellett, hogy a gép körüli, szabad szemmel nem látható területeket is láthatja, a kezelő a vezetőülésből gyorsan ellenőrizheti a zúzólapát közelében található bontási tárgyakat is.

A kamerák négy ponton vannak felszerelve az alapgépen (hátul, jobbra és balra, valamint a gép felső teste alatt), és egy kamera a kar hegyén is található. Két dupla kijelzős monitor áll rendelkezésre, amelyek egyszerre négy kamera képét mutatják.

A kezelő a forgókapcsolóval könnyen válthat a videojelek között.

Fülkeütközés-megelőző rendszer

A rendszer folyamatosan figyeli a munkagép és a vezetőfülke közötti távolságot. Amennyiben a munkaeszköz veszélyesen közel kerül a fülkéhez:

• hangjelzés hallható,
• figyelmeztetés jelenik meg a monitoron,
• a rendszer automatikusan lassítja vagy megállítja a munkagépet.

Ez jelentősen növeli a kezelő biztonságát.

Rendszer mozgás

Ha a kar teteje vagy az elülső adapter más része bizonyos távolságon belülre kerül a fülkéhez, az ütközésjelző közvetlenül az érintkezés előtt megszólal a riasztó, és a működés automatikusan, finoman leáll.

Borulásveszélyre figyelmeztető rendszer hossz- és keresztirányú helyzetérzékeléssel

A rendszer a munkagép helyzete és forgási szöge alapján meghatározza a felborulás veszélyének mértékét, és hangjelzéssel, valamint a kijelzőn megjelenő figyelmeztetéssel tájékoztatja a kezelőt, ha a gép veszélyes helyzetbe kerül.

A felborulásveszélyes tartomány a felsőváz helyzetétől függően eltérő lehet, mivel a forgási szög változásával a stabilitási tartalék is változik.

Hosszirányú helyzetben nagyobb maximális munkasugár érhető el.



Alapfelszereltség

Bontásra kész. Standard gyári opciók, azonnal építve.

Biztonsági fejlesztések

 LED világítás

Nagy fényerejű LED munkalámpák találhatók a gép elején, valamint két fülkelámpa és egy gémlámpa is biztosítja a megfelelő megvilágítást.

Lehulló tárgyakat elterelő védőelem (csak ultra-hosszú munkagép esetén)

Növeli a kezelő biztonságát azáltal, hogy megakadályozza, hogy a bontási törmelék a vezetőfülkének csapódjon.

Kapaszkodó (+ tartóoszlop)

A tartóoszlop és a huzalkötél segítségével biztonságos munkavégzést tesz lehetővé az ellensúlyokon végzett munkák során.

Hangosbemondó rendszer (PA rendszer)

A környezetben dolgozó személyek figyelmeztetésével növeli a biztonságot, tiszta és jól hallható hangminőséget biztosítva.

Alsó be- és kiszálló lépcső

Létraszerű fellépők találhatók a bal és jobb oldali lánctalpak elején és hátulján.

Vészhelyzeti fülkeleengedő rendszer

Vészhelyzet esetén a vezetőfülke egy külön erre szolgáló kar működtetésével leengedhető.



Javított karbantarthatóság

Megfordítható hűtőventilátor

Az automatikusan megforduló ventilátor csökkenti a hűtőegységeken lerakódó szennyeződések mennyiségét, ezáltal növeli a megbízhatóságot.

Karbantartó járófelület

Széles járófelület biztosít könnyű hozzáférést az ellenőrzési és karbantartási pontokhoz.

 Tokleeresztő szűrő (Case Drain Filter)

A kategóriában elsőként hidraulikus tokleeresztő szűrővel szerelték fel a gépet a jobb szűrési teljesítmény és a nagyobb megbízhatóság érdekében.

Elektromos kenőrendszer

A gyárilag beépített automatikus kenőrendszer automatikusan keni a gép és a munkagép csapszegeit.

Levehető járófelület

A gép alapvázának bal és jobb oldalán járófelületek találhatók, amelyek megkönnyítik a karbantartási pontok elérését.

Üzemanyag-feltöltő szivattyú

A beépített automatikus üzemanyag-szivattyú segítségével a gép gyorsan és egyszerűen tankolható a talajszintről.



Megnövelt megbízhatóság és tartósság

Biztonsági szelep

A gém-, kar- és jibhengerek biztonsági szelepekkel vannak felszerelve a nagyobb üzembiztonság érdekében.

Kétfúvókás vízpermetező rendszer

A kar jobb felső részén kétfúvókás vízpermetező rendszer található.

Kanálhenger-védő

A bontási munkák során fellépő sérülések megelőzése érdekében a kanálhenger védőburkolattal van ellátva.

Jibhenger-védő (csak külön gémes kivitel esetén)

A jibhenger védőburkolattal van ellátva, amely megakadályozza a sérüléseket bontási munkák közben.
